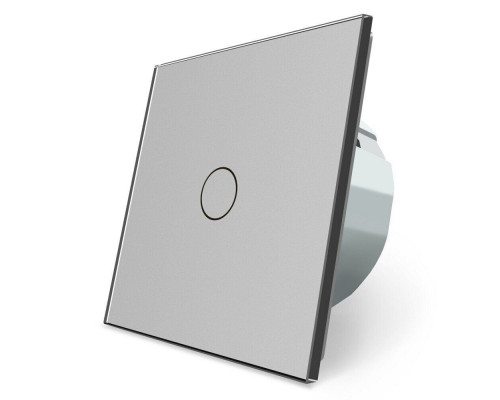

Сенсорная кнопка 1 сенсор Сухой контакт серый стекло Livolo (VL-C701IH-15)
Сенсорная кнопки на 1 канал для интеллектуальной проводной системы, модель Livolo VL-C701IH
Беспотенциальные кнопки используются, когда выключатель Livolo не должен напрямую управлять источником света, но должен подавать импульс для модуля, который управляет источником света (например, модули Fibaro, LOXONE, другие устройства Z-Wave...)
Этот тип выключателя в основном предназначен для использования с интеллектуальными системами Умный дом, которым необходим так называемый "сухой контакт реле". С использованием данного типа импульсного выключателя можно коммутировать 12 В, 24 В, 115 В или 230 В.
Контактная кнопка LIVOLO C701IH с беспотенциальным контактом требует напряжения питания 230 В переменного тока, а также нейтрального провода N. Кнопка работает в режиме звонка, контакт на выходе замкнут (активен) только во время прикосновения к сенсору. Кнопка позволяет выполнять одиночный, двойной или многократный импульс и длительное удержание для назначения различных интеллектуальных функций вашей интеллектуальной проводной системы. Для получения дополнительной информации см. техническую документацию.
Совместимые интеллектуальные проводные системы:
- LOXONE - кнопочная система 220 В (переключатель 230 В переменного / выходного контакта 24 В постоянного тока)
- FIBARO - 220 В переменного тока (управление переключением и сигналом 220 В переменного тока)
- все остальные системы, поддерживающие классический 1/2/0
Дополнительная информация:
- сенсорная кнопка с беспотенциальным выходом - это специальная кнопка, и мы рекомендуем вам ознакомиться с ее подробными техническими параметрами перед ее использованием.
- мягкая синяя подсветка сенсорного экрана служит ориентировочным светом, поэтому вы можете легко найти переключатель ночью.
Преимущества сенсорных выключателей Livolo
 |
Подсветка сенсорной зоны. Визуальный контроль положения выключателя осуществляется посредством двухцветной (красной и синей) подсветки. |
 |
Установка выключателя осуществляется в круглую монтажную коробку для скрытого монтажа глубиной 50 мм с межцентровым расстоянием для крепежных винтов - 60 мм. Подобную монтажную коробку можно приобрести в любом специализированном магазине. |
Размеры выключателя 80х80х32 мм
Габаритные размеры позволяют установить выключатель в монтажные коробки любых строительных стандартов, принятых в нашей стране. Всё это значительно облегчает самостоятельный монтаж выключателей — без сверления и прочих хлопотных операций.
Комплект поставки
- Сенсорный выключатель Livolo VL-C701IH
- шурупы для крепления;
- инструкция;
- коробка;
Схема подключения сенсорной кнопки Livolo VL-C701IH с сухим контактом в систему Умный дом
Для работы кнопки требуется фаза и ноль. Независимые контакты Вход/Выход замкнуты только при прикосновении к сенсору.
Инструкция
1. Перед установкой отключите напряжение электросети.
2. Монтаж следует выполнять в соответствии с монтажными схемами. Выключатель монтируется в круглый подразетник европейского стандарта.
3. Не рекомендуется подавать электричество и прикасаться к электронным деталям устройства без установленной стеклянной панели.
